【解決方法】用CAD軟件打開這張圖紙，在圖層下拉框中查找，發現如圖所示圖層的一些符號顯示顏色變為灰色，與其他圖層的不一樣，表示該圖層被鎖定或凍結。此時只需要鼠標點開相應符號，將其變為亮顯，然后保存此張圖紙，再重新導入到軟件中就可以了。
【解決方法】將圖紙轉為天正T3格式的圖紙，提供兩個功能。
圖形導出：可以將當前打開的圖紙保存為天正舊版本。
批量轉舊：一次將同一文件夾下多張圖紙批量轉為T3的格式，不需要打開圖紙。（圖形導出只能轉化當前打開的圖紙）。

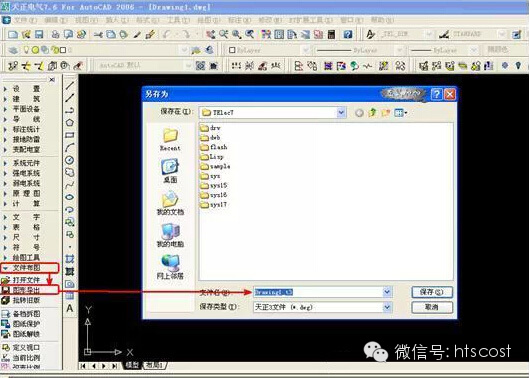

首先使用天正最新版本軟件打開此文件，然后再天正軟件菜單上，運用“文件布圖”－“圖形導出”的命令，如下圖所示。此時會將dwg文件轉成TArch3的文件，該軟件會自動在指定的路徑中生成“***_t3.dwg”的文件，然后再導入CAD圖時，選擇剛才生成的“***_t3.dwg”即可。
【解決方法】將圖紙中的外部參照通過綁定的操作下載到本圖中。現在很多設計圖紙中都存在外部參照，要正常導入此類圖紙，需要按照下面的方法進行處理。
首先通過AutoCAD打開本張圖紙文件，在上部菜單選擇“插入”菜單下的“外部參照管理器”，如下圖：
或是在命令提示欄內輸入XR，按回車鍵：
在彈出的界面中，選擇參照名，右鍵選擇“綁定”：
在彈出的對話框內選擇“綁定”，再點擊“確定”：
通過以上方法，即可快速將當前圖中的外部參照批量綁定，綁定完成之后，運行CAD分解X功能，將塊分解，即可正常導入。
-----------------------
